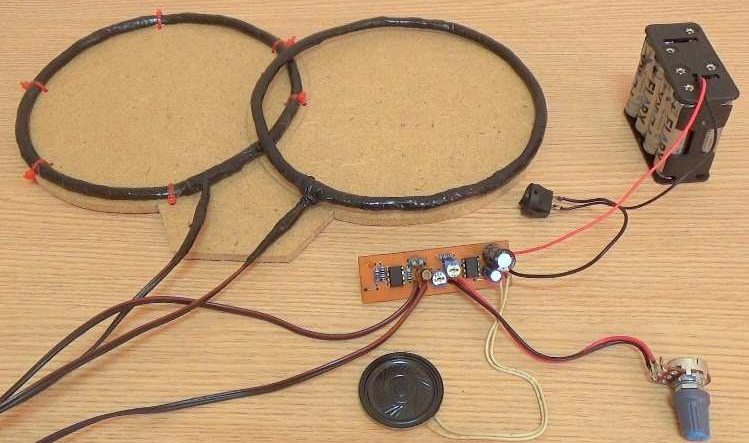

Tips Wiring Aman untuk Mesin Deteksi Logam

Pendahuluan

Mesin deteksi logam (metal detector) merupakan salah satu perangkat Quality Control yang paling penting dalam industri makanan, pet food, farmasi, kosmetik, hingga manufaktur umum. Agar dapat bekerja dengan akurat dan bebas gangguan, mesin deteksi logam membutuhkan sistem elektrikal yang stabil, terlindungi, dan bebas interferensi. Salah satu fondasi utamanya adalah wiring yang aman, baik di panel maupun pada instalasi di lapangan.

Kesalahan wiring—mulai dari grounding yang tidak tepat, penempatan kabel yang salah, hingga manajemen kabel yang buruk—dapat menyebabkan gangguan sinyal, alarm palsu (false reject), menurunnya sensitivitas deteksi, hingga kerusakan komponen elektronik. Dalam konteks standar keselamatan industri dan elektrikal seperti yang dijelaskan dalam halaman pilar, wiring aman bukan hanya aspek teknis, tetapi juga bagian dari kepatuhan terhadap audit dan sistem manajemen mutu.

Artikel ini akan membahas secara lengkap tips wiring aman untuk mesin deteksi logam, termasuk prinsip-prinsip elektrikal, best practice instalasi, pencegahan interferensi elektromagnetik (EMI), kesalahan umum, hingga rekomendasi layout panel dan jalur kabel.

1. Mengapa Wiring Aman Penting dalam Mesin Deteksi Logam?

Metal detector sangat sensitif terhadap perubahan sinyal elektromagnetik. Fungsinya mendeteksi gangguan medan magnet akibat keberadaan partikel logam dalam produk. Karena itu, wiring yang buruk dapat menghasilkan:

False trigger atau false reject
Penurunan sensitivitas deteksi
Pembacaan tidak stabil
Gangguan pada coil
Kerusakan power supply
Sistem mati mendadak
Ketidaksesuaian pada audit QA dan safety elektrikal

Di banyak kasus lapangan, lebih dari 70% masalah metal detector bersumber dari instalasi wiring yang tidak mengikuti standar pabrik maupun standar keselamatan industri.

2. Prinsip Dasar Wiring Aman pada Mesin Deteksi Logam

Sebelum masuk ke langkah teknis, perlu dipahami beberapa prinsip dasar wiring aman:

2.1. Grounding adalah wajib dan harus independen

Grounding buruk = gangguan sinyal + risiko sengatan listrik.

2.2. Kabel sinyal harus dipisahkan dari kabel power

Kabel power dapat menimbulkan gangguan elektromagnetik.

2.3. Menggunakan kabel shielded

Shielded cable mengurangi interferensi dari motor, inverter, dan mesin industri lainnya.

2.4. Menghindari jalur kabel yang melingkar

Loop kabel dapat bertindak sebagai antena penangkap noise.

2.5. Semua sambungan harus dikencangkan

Konektor longgar adalah penyebab umum fluktuasi sinyal.

3. Jenis Kabel yang Dianjurkan untuk Mesin Deteksi Logam

Untuk memastikan wiring aman dan stabil, gunakan jenis kabel berikut:

3.1. Kabel Power

Minimal standar industrial-grade
Isolasi tebal
Tegangan sesuai spesifikasi mesin
Tidak dicampur dengan kabel sinyal

3.2. Kabel Sinyal (Sensor/Coil)

Kabel shielded
Shield 360°
Tipe twisted pair
Tahan terhadap suhu dan abrasi

3.3. Kabel Ground

Kabel serabut
Minimal 4 mm²
Terhubung langsung ke grounding point

3.4. Kabel Komunikasi

Jika metal detector terhubung ke PLC, gunakan:

RS485 shielded
Ethernet industrial (CAT6 STP)

Penggunaan kabel standar rumahan sangat tidak direkomendasikan karena potensi gangguan yang tinggi.

4. Tips Wiring Aman dalam Panel Mesin Deteksi Logam

Panel adalah pusat kontrol mesin deteksi logam. Wiring yang benar sangat menentukan kestabilan sistem.

4.1. Pisahkan kanal kabel power dan sinyal

Ini merupakan standar paling penting:

Kabel power (AC 220/380V) dan kabel sinyal tidak boleh berada pada tray yang sama
Jika harus melewati satu area, pastikan sudut perpotongan 90°

4.2. Gunakan ducting kabel dengan penutup

Ducting yang tertutup:

Mencegah kabel bersentuhan
Mengurangi paparan noise
Mudah dirapikan

4.3. Pastikan terminal panel dalam kondisi bersih

Debu konduktif (misalnya dari tepung atau partikel logam) dapat menyebabkan short circuit.

4.4. Label semua kabel

Label yang hilang atau tidak jelas membuat troubleshooting menjadi sulit dan berisiko kesalahan.

4.5. Semua koneksi harus dikencangkan ulang setiap 3–6 bulan

Karena:

Vibrasi conveyor
Fluktuasi temperatur
Ekspansi termal kabel

Ini adalah salah satu bagian dari preventive maintenance.

5. Tips Wiring Aman di Lapangan (Conveyor & Area Produksi)

Selain panel, wiring lapangan juga harus diperhatikan.

5.1. Jalur kabel harus dijauhkan dari motor besar

Motor conveyor, mixer, dan mesin lainnya menghasilkan:

Elektromagnetic interference (EMI)
Getaran
Panas

Semua ini berdampak buruk terhadap kabel sinyal metal detector.

5.2. Gunakan conduit (pipa pelindung)

Gunakan conduit PVC atau metal untuk:

Melindungi kabel dari gigitan tikus
Melindungi dari benturan
Mengurangi risiko kabel terlipat

5.3. Jauhkan kabel dari permukaan panas

Area yang terkena panas dapat menyebabkan isolasi kabel retak.

5.4. Kabel tidak boleh menggantung

Kabel yang menggantung dapat:

Tertarik
Tersangkut barang
Memicu kerusakan konektor

5.5. Lindungi area coil dari elektromagnetik

Jangan pasang:

Inverter motor
PLC high-frequency
Panel kontrol lain
Ponsel operator
di dekat area coil metal detector.

6. Grounding: Komponen Paling Penting dari Wiring Aman

Menurut pilar utama mengenai standar safety elektrikal, grounding merupakan komponen vital dalam semua mesin QC industri.

6.1. Sistem grounding harus independen

Metal detector tidak boleh berbagi grounding dengan:

Motor conveyor
Mesin mixer
Oven
Kompresor

6.2. Penggunaan rod grounding khusus

Rekomendasi:

Rod minimal 2 meter
Nilai resistansi < 2 ohm
Kabel grounding terhubung langsung tanpa sambungan

6.3. Grounding harus diuji setiap 6–12 bulan

Uji dengan earth tester untuk memastikan kondisi masih stabil.

7. Pencegahan Interferensi Elektromagnetik (EMI) dan Radio Frequency Interference (RFI)

Metal detector sangat sensitif terhadap EMI dan RFI. Penyebab umum:

Inverter motor
Motor AC besar
Welding equipment
Walkie talkie
Router WiFi
Static discharge

Untuk mengurangi interferensi:

7.1. Gunakan EMI filter pada power line

Ini membantu mengurangi noise dari lini power.

7.2. Pasang ferite bead pada kabel komunikasi

Untuk mencegah gangguan frekuensi tinggi.

7.3. Jauhkan mesin dari sumber getaran

Getaran juga bisa mempengaruhi sensitifitas coil.

8. Kesalahan Wiring yang Paling Umum Terjadi

8.1. Grounding bercabang

Grounding yang satu titik adalah standar paling aman.

8.2. Menggabungkan kabel power dan sinyal

Ini menyebabkan gangguan berat pada deteksi logam.

8.3. Kabel terlalu panjang

Semakin panjang kabel sinyal, semakin besar noise.

8.4. Tidak menggunakan kabel shield

Kesalahan fatal dalam instalasi metal detector.

8.5. Konektor longgar atau berkarat

Sangat sering menyebabkan false alarm.

8.6. Penempatan metal detector dekat magnet

Magnet kuat dapat mengacaukan pembacaan coil.

9. Rekomendasi Layout Instalasi Wiring Metal Detector

Layout ideal:

Panel kontrol di tempat kering
Kabel komunikasi terpisah
Kabel power pada tray atas
Kabel sinyal pada tray bawah
Conduit tertutup menuju conveyor
Grounding rod di posisi 1–2 meter dari pondasi mesin

10. Panduan Perawatan Wiring agar Tetap Aman dan Stabil

10.1. Lakukan inspeksi bulanan

Cek:

Kekencangan terminal
Kondisi isolasi kabel
Kebersihan panel

10.2. Pengecekan kondisi grounding

Minimal dua kali setahun.

10.3. Pastikan lingkungan panel bersih

Jangan letakkan panel dekat area dengan debu tinggi seperti mixing.

10.4. Cek suhu panel

Panel yang terlalu panas berpotensi merusak board elektronika.

Kesimpulan

Wiring aman pada mesin deteksi logam adalah elemen vital yang mempengaruhi:

Sensitivitas deteksi
Stabilitas operasi
Keamanan operator
Kepatuhan standar QC industri
Ketahanan mesin dalam jangka panjang

Dengan mengikuti prinsip wiring aman, pemisahan jalur kabel, penggunaan kabel shield, grounding yang tepat, serta pencegahan EMI, pabrik dapat memastikan bahwa metal detector bekerja optimal dan akurat dalam mendeteksi kontaminasi logam.

Implementasi wiring aman juga sejalan dengan standar keselamatan elektrikal yang dijelaskan pada halaman pilar, sehingga selain menjaga performa, juga memastikan pemenuhan standar audit industri.
