Sensor Load Cell: Fungsi dan Perawatan

Sensor Load Cell: Fungsi dan Perawatan

Dalam setiap sistem penimbangan otomatis pada industri modern—mulai dari pabrik makanan, minuman, farmasi, pet food, hingga kosmetik—sensor load cell merupakan komponen inti yang menentukan akurasi QC (quality control). Tanpa load cell yang akurat dan stabil, mesin seperti checkweigher, filling machine, batching system, dan dosing line tidak akan dapat memberikan hasil penimbangan yang konsisten.

Artikel ini membahas secara lengkap mengenai fungsi sensor load cell QC, prinsip kerjanya, tantangan teknis di lapangan, cara merawatnya, serta hubungan load cell dengan Standar Safety Elektrikal untuk Mesin QC Industri (pillar page).

Dengan pemahaman menyeluruh, tim teknis dan QA dapat menjaga performa mesin inspeksi produk tetap optimal, meminimalkan downtime, serta meningkatkan efisiensi produksi.

1. Apa Itu Sensor Load Cell?

Load cell adalah sensor yang berfungsi mengubah gaya atau berat menjadi sinyal listrik. Sensor ini bekerja berdasarkan prinsip strain gauge, yaitu elemen pengukur regangan yang berubah resistansinya saat menerima tekanan atau beban.

Dalam industri QC, load cell merupakan jantung dari:

  • Checkweigher otomatis

  • Timbangan inline

  • Filler gravimetri

  • Dosing & batching system

  • Weighing platform pada mesin mixing

  • Mesin pengemasan berbasis berat

Load cell harus mampu memberikan pembacaan yang cepat, presisi, dan stabil, terutama pada mesin checkweigher QC yang memproses produk dalam kecepatan tinggi.

2. Fungsi Load Cell dalam Sistem QC Industri

A. Mengukur Berat Produk secara Real-Time

Pada checkweigher inline, load cell menentukan apakah berat produk:

  • underweight (berat kurang),

  • overweight (berat berlebih), atau

  • sesuai dengan target.

Akurasi ±0.1 gram hingga ±1 gram sangat bergantung pada kualitas load cell.

B. Menjaga Konsistensi Produksi

Kesalahan penimbangan sedikit saja dapat menyebabkan:

  • kerugian bahan baku,

  • reject berlebihan,

  • ketidaksesuaian label,

  • komplain konsumen.

Dengan load cell yang baik, QC dapat mengendalikan variasi berat secara stabil.

C. Mengaktifkan Mekanisme Reject

Dalam checkweigher QC, sinyal dari load cell menentukan apakah produk harus:

  • diterima,

  • ditolak (reject pneumatic),

  • atau dialihkan ke jalur berbeda.

Kesalahan sinyal dapat menyebabkan false reject atau produk cacat lolos.

D. Memonitor Deviasi Proses Filling

Load cell pada filling machine dapat:

  • menghentikan pengisian otomatis,

  • memberikan alarm saat terjadi deviasi berat,

  • melakukan kompensasi otomatis untuk menghindari masalah underfill/overfill.

Baca juga:  RADWAG Checkweighers DWT RC HYF: Solusi Mesin Checkweigher Higienis untuk Akurasi dan Efisiensi Produksi

E. Validasi Kepatuhan Regulasi

Dalam banyak industri, penimbangan merupakan bagian dari audit standar:

  • ISO 9001

  • HACCP

  • ISO 22716 (kosmetika)

  • GMP / cGMP

  • SNI

  • OIML R51 / R76

Load cell berperan langsung pada pemenuhan persyaratan audit.

3. Cara Kerja Sensor Load Cell QC

Load cell mengukur perubahan gaya melalui strain gauge yang tertanam dalam material (umumnya baja atau aluminium). Saat ada beban:

  1. Elemen load cell mengalami regangan.

  2. Strain gauge berubah resistansinya.

  3. Perubahan resistansi menghasilkan perubahan sinyal listrik (biasanya dalam bentuk tegangan mV/V).

  4. Sinyal diproses oleh amplifier atau controller checkweigher.

  5. Sistem QC membaca nilai berat dengan akurasi tinggi.

Keunggulan load cell berkualitas tinggi:

  • repeatability yang stabil,

  • rendah noise,

  • respons cepat,

  • tahan suhu ekstrem,

  • tahan kelembapan dan getaran.

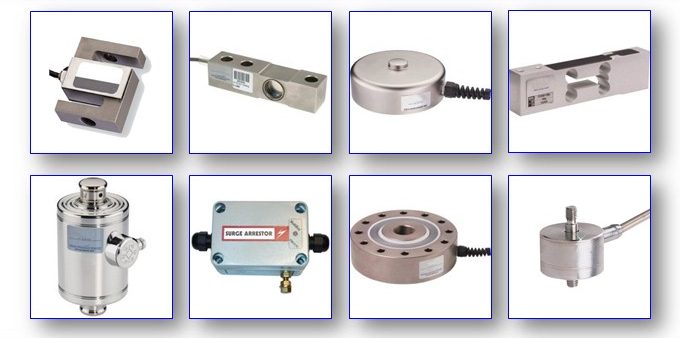

4. Jenis-Jenis Load Cell untuk Industri QC

Berbagai tipe load cell digunakan sesuai aplikasi:

A. Single-Point Load Cell

Untuk timbangan platform kecil dan checkweigher dengan area penimbangan tunggal.

B. S-Type Load Cell

Cocok untuk proses tensi-kompresi, seperti mesin filler drum atau hopper.

C. Compression Load Cell

Dipakai untuk sistem kapasitas besar seperti silo atau bin weighing.

D. Bending Beam & Shear Beam

Jenis yang paling umum untuk checkweigher industri.

E. Miniature Load Cell

Digunakan pada lingkungan dengan keterbatasan ruang.

Untuk mesin QC industri yang butuh respons cepat, shear beam dan single-point adalah tipe paling sering digunakan.

5. Gangguan Umum pada Sensor Load Cell QC

Meski sangat penting, load cell cukup sensitif terhadap berbagai gangguan teknis. Berikut problem yang sering ditemukan di lapangan:

A. Drift atau Perubahan Pembacaan (Zero Drift)

Pembacaan berat berubah perlahan meski tidak ada beban.

Penyebab:

  • Kelembapan masuk ke housing

  • Kabel strain gauge longgar

  • Perubahan suhu ekstrem

  • Gangguan noise elektrik

Dampak:

  • Checkweigher jadi tidak stabil

  • Timbangan tidak bisa nol otomatis

B. Noise Elektrikal / Gangguan Interferensi

Sinyal load cell mV/V sangat kecil sehingga rentan gangguan.

Baca juga:  Menjaga Kepatuhan Volume Produk di Industri Minuman

Penyebab:

  • Grounding buruk

  • Jalur kabel dekat motor/mesin besar

  • Shielding kabel rusak atau tidak terhubung

  • Panel listrik bermasalah

(Catatan: Bagian ini sangat terkait dengan pillar page Standar Safety Elektrikal untuk Mesin QC Industri.)

C. Overload (Beban Berlebih)

Load cell menerima beban jauh di atas kapasitasnya.

Dampak:

  • Strain gauge permanen bengkok

  • Sensitivitas menurun

  • Timbangan tidak bisa akurat lagi

D. Kontaminasi Mekanis

Debu, minyak, atau serpihan produk masuk ke area load cell.

Akibat:

  • Pembacaan berat jadi salah

  • Pergerakan platform terganggu

  • Timbangan tidak responsif

E. Kerusakan Kabel Load Cell

Kabel putus sebagian atau terjepit meyebabkan:

  • sinyal tidak stabil,

  • checkweigher error,

  • alarm sensor.

6. Perawatan Load Cell untuk Menjaga Akurasi QC

Perawatan load cell tidak boleh asal-asalan karena sensor ini bersifat sensitif. Berikut panduan lengkap perawatan berdasarkan standar teknis industri.

A. Perawatan Harian

  1. Pastikan timbangan mencapai nilai zero dengan benar.
    Jika zero drift terlalu besar, lakukan inspeksi kabel dan kondisi mekanis.

  2. Bersihkan platform penimbangan.
    Gunakan air tekanan rendah atau lap lembut.

  3. Cek getaran.
    Vibrasi membuat load cell tidak stabil.

  4. Pastikan tidak ada produk tersangkut pada platform.

B. Perawatan Mingguan

  1. Pemeriksaan kabel load cell
    Pastikan tidak ada kabel yang pecah, sobek, atau terjepit.

  2. Cek konektor ke amplifier atau controller.
    Longgar sedikit saja dapat menimbulkan noise berat.

  3. Kalibrasi ringan (span check).
    Gunakan beban standar untuk memastikan akurasi.

C. Perawatan Bulanan

  1. Pembersihan detail pada mounting load cell.

  2. Audit noise elektrikal
    Idealnya, teknisi memeriksa:

    • kualitas grounding,

    • interference motor,

    • routing kabel,

    • kondisi panel listrik.

    Bagian ini berhubungan langsung dengan pilar Standar Safety Elektrikal untuk Mesin QC.

  3. Pemeriksaan torsi baut mounting load cell.
    Baut yang terlalu kencang mengubah sinyal strain gauge.

D. Perawatan Tahunan

  1. Kalibrasi resmi oleh pihak berkompeten.
    Menggunakan beban standar bersertifikat.

  2. Penggantian kabel atau konektor jika sudah aus.

  3. Re-leveling sistem penimbangan.

  4. Pengecekan integritas strain gauge.

7. Hubungan Load Cell dengan Standar Safety Elektrikal Mesin QC

Load cell sangat sensitif terhadap gangguan elektrikal. Sesuai dengan pillar page Standar Safety Elektrikal untuk Mesin QC Industri, load cell membutuhkan:

Baca juga:  Checkweigher Otomatis vs Manual: Mana yang Tepat untuk Lini Produksi Anda?

A. Grounding yang Benar

Ground resistance ideal: < 1 ohm.

B. Shielding Kabel yang Konsisten

Shield harus hanya terhubung pada satu sisi (single-end grounding).

C. Penataan Kabel Sesuai Standar IEC

Kabel sinyal load cell tidak boleh sejajar dengan kabel motor atau inverter.

D. Proteksi Terhadap EMI/RFI

Mesin di pabrik modern menggunakan:

  • motor servo,

  • inverter,

  • heater,

  • pneumatic solenoid,

semuanya menghasilkan interferensi yang bisa merusak akurasi sinyal load cell.

E. Box Kontrol dan Junction Box Tertutup Rapat

Untuk mencegah kondensasi dan korosi.

Dengan mengikuti standar elektrikal yang baik, umur load cell dan stabilitas checkweigher dapat meningkat 30–40%.

8. Tips Memilih Load Cell untuk Mesin QC Industri

Berikut rekomendasi teknis untuk memilih load cell terbaik:

  1. Material stainless steel untuk lingkungan basah.

  2. IP67 atau IP68 untuk industri makanan & minuman.

  3. Tahan korosi untuk aplikasi kimia atau kosmetik.

  4. Compensated temperature range minimal -10°C hingga 40°C.

  5. Cocok dengan amplifier checkweigher berkecepatan tinggi.

  6. Sertifikasi OIML untuk aplikasi legal-for-trade.

9. Kesimpulan

Sensor load cell QC adalah komponen paling vital dalam sistem penimbangan industri seperti checkweigher, filler gravimetri, dan batching. Akurasi sensor load cell sangat menentukan kualitas produksi dan kepatuhan standar industri.

Dari berbagai pembahasan di atas, terdapat beberapa poin penting:

  • Load cell bekerja berdasarkan perubahan resistansi strain gauge.

  • Fungsinya mencakup pengukuran berat, validasi QC, kontrol reject, serta pengendalian proses.

  • Gangguan umum meliputi zero drift, overload, noise elektrikal, hingga kerusakan kabel.

  • Perawatan harus dilakukan harian, mingguan, bulanan, dan tahunan.

  • Kualitas instalasi elektrikal sesuai standar sangat memengaruhi performa load cell.

Dengan menerapkan perawatan yang benar dan standar safety elektrikal, performa mesin QC seperti checkweigher dapat tetap optimal, stabil, presisi, dan memiliki umur operasional lebih panjang.

Jika Anda membutuhkan:

  • load cell pengganti,

  • jasa kalibrasi,

  • instalasi checkweigher,

  • atau perbaikan sistem penimbangan,

CheckWeigherPro menyediakan solusi lengkap untuk kebutuhan industri Anda.

Tim CheckweigherPro

Mitra product inspection Indonesia untuk kualitas & kepatuhan lini produksi.
